Arduino y sensores.

 Cuales son las partes del Arduino UNO

Rta/

• Potencia - USB (1) / Conector de Adaptador (2)
• Pines (5V, 3.3V, GND, Analog, Digital, PWM, AREF)
• Botón de reinicio (10)
• Indicador LED de alimentación (11)
• LEDs RX TX (12)
• Microcontrolador (13)
• Regulador de Voltaje (14)
•




Cuales son las partes del Arduino NANO

Rta/

Microcontrolador ATmega328 con cargador de inicio preprogramado.

Tensión de entrada (recomendada): +7 a + 12 V.

Tensión de entrada (límites): +6 a + 20 V.

14 pines GPIO (de los que 6 ofrecen salida PWM).

6 pines de entrada analógica.

Corriente DC por pin de E/S: 40 mA.

Memoria Flash de 32 KB (2 KB para cargador de inicio).

SRAM de 2 KB.

EEPROM de 1 KB.

Admite comunicación serie IC.

Frecuencia de reloj: 16 MHZ.

Dimensiones: 0,73″ x 1,7″.

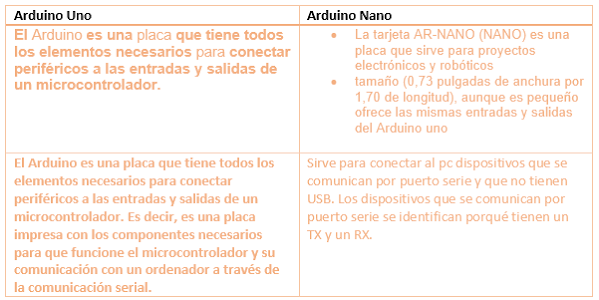

TABLA DE COMPARACION

Que es sensor ultrasonido Hc-sr04

El sensor HC-SR04 es un sensor de distancia de bajo costo, su uso es muy frecuente en la robótica, utiliza transductores de ultrasonido para detectar objetos.

Su funcionamiento consiste en emitir un sonido ultrasónico por uno de sus transductores, y esperar que el sonido rebote de algún objeto presente, el eco es captador por el segundo transductor. La distancia es proporcional al tiempo que demora en llegar el eco.

cuales son sus partes

• VCC: + 5V DC
• Trig: Receptor (INPUT)
• Echo: Emisor (SALIDA)
• GND: GND

El sensor de distancia ultrasónico HC-SR04 ofrece un rango de mediciones de entre 2cm y 400cm, la precisión puede alcanzar los 3mm . Los módulos incluyen  el transmisor ultrasónico, el receptor y el circuito de control .

Como funciona

El sensor de distancia ultrasónico HC-SR04 utiliza los ultrasonidos para determinar la distancia a un objeto. Ofrece una excelente precisión y lecturas estables en un paquete fácil de usar. La operación no se ve afectada por la luz solar o el material negro como los sensores de infrarojos, aunque los materiales blandos como las telas pueden ser difíciles de detectar. Está compuesto por un emisor de ultrasonidos y un módulo receptor.

En este post vamos a explicar cómo funciona, algunas de las características y explicaremos algún ejemplo de código Arduino para ayudarle con sus prototipos.

Que es el Sensor Tactil Mini Touch Ttp223 Capacitivo Azul para Arduino

Un sensor táctil es un tipo de dispositivo que captura y documenta el contacto físico con un dispositivo y/u objeto. Permite a un dispositivo u objeto detectar el contacto o la proximidad cercana generalmente de un usuario u operador humano.

Cuales son sus partes

Cual es su función

En términos bastante básicos, los sensores táctiles capacitivos funcionan según el principio de que, cuando un dedo humano se aproxima a un electrodo de sensor táctil grabado en cobre en una placa de circuito impreso flexible, cambia la capacidad del electrodo sensor.

Que es el Sensor De Movimiento Infrarrojo Pir Hc-sr501 para Arduino

Son conocidos como PIR, “Sensores Infrarrojos” o “Sensores de movimiento”. Este módulo contiene un sensor Piroeléctrico, el cual puede detectar cambios de radiación infrarroja. ... El módulo PIR HC-SR501 cuenta con 2 potenciómetros que permiten regular la sensibilidad y el tiempo de duración del pulso.

Cuales son sus partes

Cual es su función

El sensor HC-SR501, sólo funciona cuando alguien se mueve en la franja que puede barrer su detector. Puede detectar movimiento de 3 hasta 7 metros de distancia. Este sensor de movimiento PIR tiene 3 pines, VCC, OUTPUT y GND, 2 potenciómetros para ajustar la sensibilidad y la demora.

Que es el Higrómetro Sensor De Humedad Del Suelo Arduino Modulo Hl -69

El sensor de humedad es un aparato de lectura utilizado en espacios interiores para controlar la humedad del aire y la temperatura. Existen varios tipos de Sensores de humedad, según el principio físico que siguen para realizar la cuantificación de la misma

Cuales son sus partes

Como funciona

Un sensor digital de humedad funciona a través de dos micro- sensores que se calibran a la humedad relativa de la zona dada. Estos se convierten luego en el formato digital a través de un proceso de conversión que se realiza mediante un chip situado en el mismo circuito.

Que es el Sensor Detector De Lluvia Agua Fc -37 Arduino

Un sensor de lluvia es un dispositivo electrónico que cambia su valor de acuerdo con la precipitación de lluvia. Hay dos tipos principales de sensores de lluvia. El primero es un dispositivo que acumula agua y que está conectado a un sistema automático de riego que provoca el apagado del sistema en caso de lluvia.

Cuales son sus partes

Cómo funciona

Los sensores de lluvia detectan gotas de agua en el parabrisas y activan automáticamente el limpiaparabrisas. Reaccionan en fracciones de segundo, por ejemplo, si durante un adelantamiento el parabrisas se salpica de agua, funcionando rápidamente para facilitar la visión

Que es el Display 7 Segmentos 4 Dígitos I2c Para Arduino

El display 7 Segmentos es un dispositivo opto-electrónico que permite visualizar números del 0 al 9. Existen dos tipos de display, de cátodo común y de ánodo común. Este tipo de elemento de salida digital o display, se utilizaba en los primeros dispositivos electrónicos de la década de los 70's y 80's.

Cuales son sus partes

Cómo funciona

El display de 7 segmentos funciona al activar y desactivar cada uno de los leds para formar los números deseados. Por ejemplo, en la siguiente imagen te mostramos como debe de ser la activación de cada segmento para representar los números 0 y 3
